BUILDING INFORMATION MODELING（BIM） CREATION
BIM構造モデル作成
エス・エー・アイでの取り組み

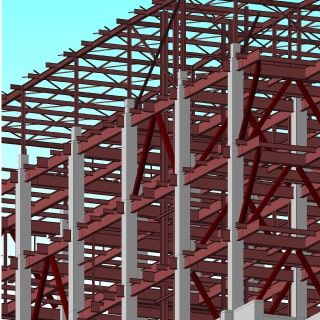

エス・エー・アイでは、建物構造解析データを活用して建物の骨組みのBIM データ（構造躯体BIMモデル）を作成するワークフローを基本として、このBIM データを通じて、建物の設計・施工に関わる方々の多様な利活用のニーズにお応えしています。
BIMの設計プロセスを社内外の関係者と共有するため、独自基準を設けてBIM データ活用目的の指針としています。
- ステージ1
- 確認申請図書の作成（伏図、 軸組図、 大梁・柱リスト）
- ステージ2
- 躯体数量の把握、部材の納まり検討
- ステージ3
- 設計段階で相互連携（意匠・構造・設備）できるBIMモデルデータの提供および受領
- ステージ4
- 施工段階及び維持管理等で有効活用できる精度のBIMモデルデータの提供
2017 年より本格的にBIM による設計業務を取り組み、着実に実績を上げております。
こちらはBIMモデルデータと実際の竣工写真を比較したものです。
ステージ2（躯体の納まりの検討）のイメージ
ステージ3（建築設備と構造部材の相互連携）のイメージ
